GIST-조지아공대, 안정성 높고 수명 3배 향상된 리튬금속전지 개발

전 세계 자동차 시장에서 전기차 판매가 꾸준히 이어지고 있는 가운데 상용화되어 있는 리튬이온전지보다 용량이 크고 충·방전이 빠른 차세대 이차전지에 대한 관심이 높아지고 있다.

기존 리튬이온전지의 음극 소재인 흑연은 이론적 한계 용량에 거의 도달한 상태로, 에너지 밀도를 높이기 위해서는 용량이 더 높은 음극 소재의 개발이 필요한 상황이다.

광주과학기술원(GIST, 총장 임기철)은 신소재공학부 엄광섭 교수팀이 미국 조지아 공과대학(Georgia Tech) 톰 풀러(Tom Fuller) 교수와의 공동연구로, 기능성 첨가제 및 전기화학적 표면 처리 공정 개발을 통해 리튬금속 음극의 고질적인 수지상 성장 문제*를 해결하고, 율속* 및 수명 특성을 향상시키는 기술을 개발했다고 2일 밝혔다.

음극 소재를 흑연에서 리튬 금속으로 대체한 리튬금속전지는 이론적으로 리튬이온전지보다 10배 높은 음극 용량을 구현할 수 있어 주목받고 있다.

하지만 리튬금속전지의 충·방전 중 리튬의 수지상 결정 성장이 일어나면서 분리막을 뚫고 전지의 단락(short circuit)을 일으키는 현상을 비롯해 리튬이 도금되면서 부피 팽창이 일어나 배터리가 부풀고 내부의 압력이 증가하는 등 안전성 및 내구성의 문제가 상용화에 걸림돌이 되고 있다.

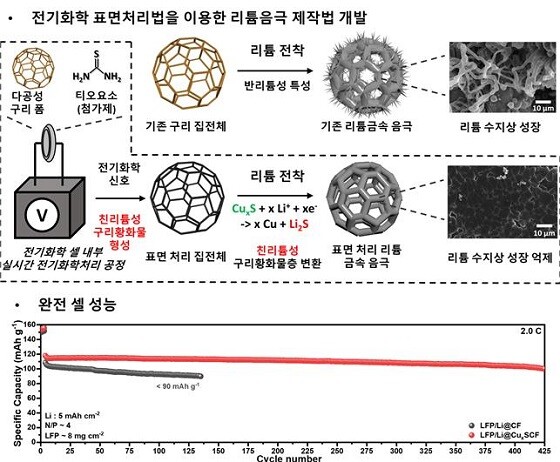

연구팀은 전해질 첨가제로 사용한 티오요소(Thiourea)의 전기화학적 산화를 유도하여 음극 집전체 표면에 구리 황화물(Cu2S)를 집전체 표면에 구리 황화물(Cu2S)를형성시킴으로써 친리튬성이 있는 리튬금속 음극을 개발했다.

이렇게 개발된 리튬금속 음극은 친리튬성 계면에 의해 리튬 핵생성 및 성장이 균질화되는 한편 고체 전해질 계면(SEI, Solid electrolyte interphase) 형성 과정에서 이온 전도도가 높은 리튬 황화물(Li2S)이 만들어져 수지상 결정 성장이 효과적으로 억제됐다.

또한, 연구팀이 개발한 리튬금속 음극은 제작 과정에서 값싼 소량의 기능성 첨가제 및 전기화학 신호만을 이용하기 때문에 다른 공정에 비해 비용과 시간을 비약적으로 줄일 수 있다는 장점도 있다.

연구팀은 이와 같은 리튬금속 음극을 이용하여 기존의 구리 집전체 기반 리튬금속 음극보다 3배 이상의 수명을 갖는 리튬금속전지를 만드는 데 성공했다.

기존의 구리 집전체를 사용하는 경우 높은 전류밀도에서(30분에 1번씩 충전 혹은 방전) 147회 충․방전 사이클부터는 발현 용량이 급속도로 줄어들었지만, 새로운 처리 기법으로 만든 리튬금속 음극은 425회 충․방전 사이클 이상에서도 초기 용량 대비 85% 이상의 용량을 보이며 안정적인 성능을 보였다.

엄광섭 교수는 “외부 공정의 추가 없이 배터리 셀 내부에서 간단한 전기화학 처리만으로도 리튬금속전지의 안정성을 크게 향상시킬 수 있는 새로운 방법론을 제시했다”고 설명하고, “기존 리튬이차전지 보다 에너지 밀도가 2배 이상 높은 리튬금속전지를 향후 자동차 또는 에어로모빌리티(aeromobility) 등에 활용하기 위해 안정성과 수명을 개선한  방법 중 비용과 시간을 가장 쉽게 줄일 수 있을 것”이라고 밝혔다.

GIST 신소재공학부 엄광섭 교수와 조지아공대 톰 풀러 교수가 지도하고 김수빈 박사과정생이 주도적으로 수행한 이번 연구는 현대자동차 (AAM용 배터리 R&D 프로젝트) 및 한국연구재단, 조지아공대(출판료 지원)의 지원을 받아 수행했다. 연구 성과는 재료공학(나노소재) 분야의 세계적인 국제학술지 《스몰 스트럭쳐스(Small Structures, 저널 영향력 지수(2023): 13.9, JCR 상위 7.0%’)》에 2024년 8월 19일 온라인 게재됐다.
